NOWPak® キャニスター クロージャー
- フォトリソグラフィ用途
- 高純度の溶剤
- 製薬およびバイオ医薬品
- フラットパネルディスプレイ製造用のカラーフィルター材料
仕様書
4 ~ 40 L サイズのキャニスター
仕様 | NC-03, NC-03-2 | NC-04 | NC-04-2 | NC-W2 |
外径 | 76.0 mm | 72.4 mm | 72.4 mm | 72.4 mm |
高さ(最大) | 55.0 mm | 39.1 mm | 39.1 mm | 39.1 mm |
ネックスレッド | UN 2.5-12 ねじ | 63 mm のこ歯ねじ | 63 mm のこ歯ねじ | 63 mm のこ歯ねじ |
適正トルク | 27-34 N•m (20-25 ft•lb) | 27-34 N•m (20-25 ft•lb) | 27-34 N•m (20-25 ft•lb) | 9.3 ± 0.3 N•m (80-85 in•lb) |
キャニスターサイズ | 4 ~ 40 L | 4 ~ 40 L | 4 ~ 40 L | 4 ~ 40 L (63 mm のこ歯ねじ付きキャニスター) |
材質 | NC-03 | NC-03-2 | NC-04 | NC-04-2 | NC-W2 |
クロージャー/キャップ本体 | アルミニウム | アルミニウム | アルミニウム | アルミニウム | ポリプロピレン |
コンプレッションリング | HDPE | HDPE | HDPE | HDPE | – |
キャップO-リング | EPDM | FEP 被覆シリコーン | PTFE コーティングEPDM | FEP 被覆シリコーン | – |
クロージャーO-リング | EPDM | FEP 被覆シリコーン | PTFE コーティングEPDM | FEP 被覆シリコーン | – |
ブレークシール | PTFE | PTFE | PTFE | PTFE | – |
接液面シール | – | – | – | – | PTFE |
200 L サイズのキャニスター
仕様 | NC-200-2 | NC-200-4 |
外径 | 133.9 mm | 133.9 mm |
高さ(最大) | 85.3 mm | 85.3 mm |
ネックスレッド | 4.75-4 のこ歯ねじ | 4.75-4 のこ歯ねじ |
適正トルク | 47-54 N•m (35-40 ft•lb) | 47-54 N•m (35-40 ft•lb) |
キャニスターサイズ | 200 L | 200 L |
材質 | NC-200-2 | NC-200-4 |
クロージャー/キャップ本体 | アルミニウム | アルミニウム |
コンプレッションリング | ポリプロピレン | ポリプロピレン |
キャップO-リング | PTFE コーティング EPDM | PTFE コーティング EPDM |
クロージャーO-リング | FEP 被覆シリコーン | PTFE コーティング EPDM |
ブレークシール | PTFE | PTFE |
200 L サイズの高粘度薬液用キャニスター
仕様 | NCV-200-T | NCV-200-B |
外径 | 78 mm | 133 mm |
キャップ高さ | 38 mm |
- |
全体の高さ | 48 mm | 89 mm |
ネックスレッド | 63 mm のこ歯ねじ | 4.75-4 のこ歯ねじ |
適正トルク | 27-34 N•m (20-25 ft•lb) | 47-54 N•m (35-40 ft•lb) |
キャニスターサイズ | 200 L | 200 L |
材質 | シッピングキャップ (上) NCV-200-T |
クロージャー本体 (下) NCV-200-B |
クロージャー/キャップ本体 | ステンレス | ステンレス |
コンプレッションリング | - | ポリプロピレン |
キャップO-リング | FEP 被覆シリコーン | – |
クロージャーO-リング | – | FEP 被覆シリコーン |
接液面/フィットメントシール | Chemraz® (ケムラッツ) | – |
ソフトウェアのバージョンアップ情報の送付が選択されました
-
NC-W2
Removable polypropylene closure with PTFE seal, buttress 63 mm thread
-
NC-W1
Non key-coded polyethylene breakseal closure, buttress 63 mm thread
-

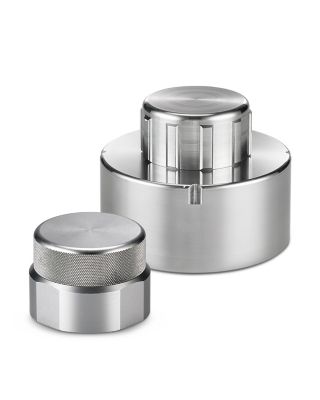

NCV-200-T
Stainless steel shipping cap (top) for NOWPak liner-based canister system, 200 liter, used with NCV-200-B
-
NCV-200-B
Stainless steel closure (bottom) for NOWPak liner-based canister system, 200 liter, used with NCV-200-T
-
NA-18
Torque wrench, 1/2" drive, for use with NA-10 torque adapter, for NC-03 and NC-04 type aluminum closures
-
NA-10
Torque adapter, 1/2" drive, for NC-03 and NC-04 type aluminum closures, works with NA-18 torque wrench
-
NA-09-50
Replacement PTFE/PE breakseal for use with NC-03, NC-04, and NC-200 type closures, bag of 50
-
NA-09-500
Replacement PTFE/PE breakseal for use with NC-03, NC-04, and NC-200 type closures, bag of 500
-
NA-60
Liner insertion tool for 4- to 20-liter NOWPak® liner-based bottle and canister systems
-
NA-60-200
Liner insertion tool for 200-liter NOWPak® liner-based canister system
-
201075-C
Closure replacement FEP-encapsulated silicone O-ring for NC-200-2 (body) and NCV-200-B
-
400321-C-500
Closure replacement HDPE compression ring or NC-03 (body), bag of 500
-
401120-C
Closure replacement polypropylene compression ring or NC-200-2 (body), NC-200-4 (body), and NCV-200-B
型番 | 容器サイズ | キャニスターネックスレッド | クロージャーO-リング | ブレークシールのタイプ | Components | 数量 |
---|---|---|---|---|---|---|
NC-03 | 4、10、18、19、40 L | UN 2.5-12ねじ | EPDM | Standard | Complete assembly | 50 |
NC-03-2 | 4、10、18、19、40 L | UN 2.5-12ねじ | Teflon®被覆シリコーン | Standard | Complete assembly | 50 |
NC-04 | 4、10、18、19、20 L | のこ歯ねじ63 mm | EPDM | Standard | Complete assembly | 1 |
NC-04-2 | 4、10、18、19、20 L | のこ歯ねじ63 mm | Teflon®被覆シリコーン | Standard | Complete assembly | 1 |
NC-200 | 200 L (3/4"フィットメント付き) | 4.75-4のこ歯ねじ | EPDM | Donut | Complete assembly | 25 |
NC-200-2 | 200 L (2"フィットメント付き) | 4.75-4のこ歯ねじ | Teflon®被覆シリコーン | Standard | Complete assembly | 25 |
NCV-200-B | 200 L | 4.75-4のこ歯ねじ | Teflon®被覆シリコーン | N/A | Complete assembly | 1 |
NCV-200-T | 200 L | のこ歯ねじ63 mm | Teflon®被覆シリコーン | N/A | Complete assembly | 1 |
