Flaretek® エルボアダプター、スペースセーバータイプ、縮小フットプリント
注: フレアテック継手は、インテグリス製のフレアテック継手部品とともに使用する前提で設計、試験、および仕様決定が行われています。フレアテックの継手、本体、ナット部品のいずれかを他社製品と接続した場合、接続の完全性が損なわれるおそれがあります。
- 高純度な腐食性薬液
- 太陽電池、LED、フラットパネルディスプレイ
- 半導体製造
- フォトリソグラフィ
- 薬液供給
- CMP
- 洗浄・剥離
仕様書
寸法について:
*:PFA製の本体で型番の末尾はナットの材質 -1 (PVDF)、または-3 (PFA)
記載の寸法は -3 (PFA)ナットのものです。-1(PVDF)ナットの寸法は若干小さくなります。

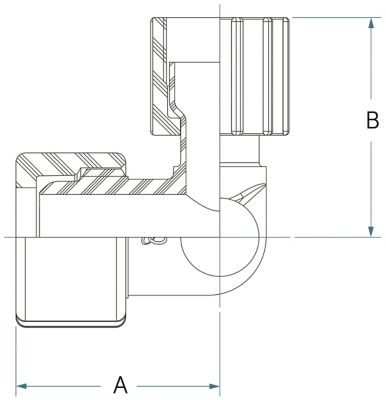

型番 | 接続1 | 接続2 | オリフィス | A寸法 | B寸法 |
E20-16TFN-3SX | 31.75 mm (1 1/4")フレアテック | 25.4 mm (1")フレアテック スペースセーバータイプ | 22.4 mm | 68.6 mm | 74.4 mm |
E20-16TFN-3SF | 31.75 mm (1 1/4")フレアテック | 25.4 mm (1")フレアテック スペースセーバータイプ | 22.4 mm | 68.6 mm | 74.4 mm |
E20-20TFN-3SX | 31.75 mm (1 1/4")フレアテック | 31.75 mm (1 1/4")フレアテック スペースセーバータイプ | 27.9 mm | 72.1 mm | 79.2 mm |
E20-20TFN-3S | 31.75 mm (1 1/4")フレアテック | 31.75 mm (1 1/4")フレアテック スペースセーバータイプ | 27.9 mm | 72.1 mm | 79.2 mm |
31.75 mm (1 1/4")フレアテックの推奨トルク | 13.6 N•m |
最高使用圧力表
フレアテックチューブ継手
各種フレアテックナットのサイズ別の最高使用圧力を以下の表に示します(チューブの仕様を参考として記載)。これらの情報はシステム設計の参考として提供しています。システムの最高使用圧力は、最高使用圧力の最も低い部品によって制限されます。
サイズ(X) | 温度°C | PVDFナット FL(X)-1 kPa | PFAナット FL(X)-3 kPa | CPFAナット FL(X)-6 kPa | フレアロックII PFAナット FL(X)II-3 kPa | フロロライン 高清浄PFAチューブ kPa |
6.35 mm (1/4") (4) | 24 | 1551 | 1551 | 1551 | 1551 | 1882 |
93 | 917 | 917 | 917 | 993 | 938 | |
121 | 689 | 689 | 689 | 827 | 586 | |
150 | 517 | 517 | 517 | 655 | 421 | |
175 | N/R | 345 | 345 | 483 | 248 | |
200 | N/R | N/R | 103 | 310 | N/R | |
9.53 mm (3/8") (6) | 24 | 1551 | 1551 | 1551 | 1551 | 1613 |
93 | 917 | 917 | 917 | 993 | 800 | |
121 | 689 | 689 | 689 | 827 | 503 | |
150 | 517 | 517 | 517 | 655 | 359 | |
175 | N/R | 345 | 345 | 483 | 214 | |
200 | N/R | N/R | 103 | 310 | N/R | |
12.7 mm (1/2") (8) | 24 | 1310 | 1310 | 1310 | 1310 | 1158 |
93 | 689 | 689 | 689 | 724 | 572 | |
121 | 517 | 517 | 517 | 565 | 359 | |
150 | 345 | 345 | 345 | 400 | 255 | |
175 | N/R | 276 | 276 | 379 | 152 | |
200 | N/R | N/R | 103 | 241 | N/R | |
19.05 mm (3/4") (12) | 24 | 758 | 758 | 758 | 965 | 738 |
93 | 524 | 524 | 524 | 689 | 365 | |
121 | 241 | 241 | 241 | 324 | 228 | |
150 | 186 | 186 | 186 | 276 | 165 | |
175 | N/R | 138 | 138 | 234 | 95.5 | |
200 | N/R | N/R | 103 | 186 | N/R | |
25.4 mm (1") (16) | 24 | 517 | 517 | 517 | 620 | 531 |
93 | 276 | 276 | 276 | 345 | 262 | |
121 | 193 | 193 | 193 | 234 | 165 | |
150 | 103 | 103 | 117 | 138 | 117 | |
175 | N/R | 103 | 103 | 117 | 68.9 | |
200 | N/R | N/R | 103 | 103 | N/R | |
31.75 mm (1 1/4") (20) | 24 | 552 | 552 | * | N/A | 552 |
38.1 mm (1 1/2") (24), 40 mm | 24 | N/A | N/A | N/A | N/A | 476 |
N/R | : | 定格なし |
N/A | : | 該当なし |
* | : | お問い合わせください |
ソフトウェアのバージョンアップ情報の送付が選択されました
型番 | 接続1 | 接続2 | 本体材質 | ナットオプション |
---|---|---|---|---|
E20-16TFN-1SF | 31.75 mm (1 1/4") フレアテック | 1" フレアテック「スペースセーバー」 | PFA | PVDF フレアテック ナット |
E20-16TFN-1SX | 31.75 mm (1 1/4") フレアテック | 1" フレアテック「スペースセーバー」 | PFA HP Plus | PVDF フレアテック ナット |
E20-16TFN-3SF | 31.75 mm (1 1/4") フレアテック | 1" フレアテック「スペースセーバー」 | PFA | PFA フレアテック ナット |
E20-16TFN-3SX | 31.75 mm (1 1/4") フレアテック | 1" フレアテック「スペースセーバー」 | PFA HP Plus | PFA フレアテック ナット |
E20-20TFN-1SX | 31.75 mm (1 1/4") フレアテック | 31.75 mm (1 1/4") フレアテック「スペースセーバー」 | PFA HP Plus | PVDF フレアテック ナット |
E20-20TFN-3S | 31.75 mm (1 1/4") フレアテック | 31.75 mm (1 1/4") フレアテック「スペースセーバー」 | PFA | PFA フレアテック ナット |
E20-20TFN-3SX | 31.75 mm (1 1/4") フレアテック | 31.75 mm (1 1/4") フレアテック「スペースセーバー」 | PFA HP Plus | PFA フレアテック ナット |
注: フレアテック継手は、インテグリス製のフレアテック継手部品とともに使用する前提で設計、試験、および仕様決定が行われています。フレアテックの継手、本体、ナット部品のいずれかを他社製品と接続した場合、接続の完全性が損なわれるおそれがあります。
