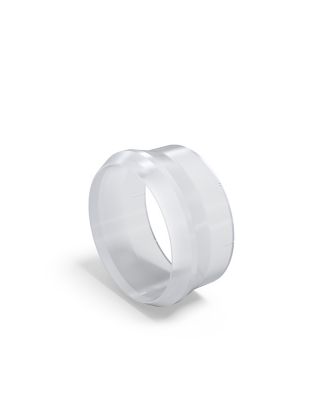

PrimeLock®用 インサート
- 高純度、腐食性薬液のハンドリング
- 半導体製造
- フォトリソグラフィ
- 薬液供給
- CMP
- 洗浄・剥離
- 高温洗浄プロセス
- 太陽電池、LED、フラットパネルディスプレイ
- 表面張力の低い薬液
仕様書
型番* | チューブ外径 | 寸法 | |
A | ØB | ||
PINS-4-SET(X) | 6.35 mm (1/4") | 6.9 mm | 9.7 mm |
PINS-6-SET(X) | 9.53 mm (3/8") | 11.2 mm | 14.2 mm |
PINS-8-SET(X) | 12.7 mm (1/2") | 12.7 mm | 17.8 mm |
PINS-12-SET(X) | 19.05 mm (3/4") | 15.7 mm | 25.9 mm |
PINS-16-SET(X) | 25.4 mm (1") | 15.7 mm | 34.5 mm |
PINS-20-SET(X) | 31.75 mm (1 1/4") | 21.6 mm | 41.9 mm |
PINS-24-SET10 | 38.1 mm (1 1/2")または40 mm | 27.9 mm | 50.3 mm |
*寸法は、梱包数(10または100)を問わず同じです。
Note: 1 1/4" PrimeLock "SpaceSaver" connections are rated to 586 kPa (85 psig) @ 100°C (212°F).
ソフトウェアのバージョンアップ情報の送付が選択されました
1 1/2" PrimeLock® Fitting Wrench Tightening Instructions
PrimeLock® Insert Installation using a Power Drill for 1 1/4" , 1 1/2" or 40 mm tubing
PrimeLock® Insert Installation Instructions
PrimeLock® Minimum Tube Union Insert Installation Instructions
PrimeLock Fittings
PrimeLock® Fitting Technology and Installation Overview
PrimeLock® Fitting Introduction
型番 | チューブ外径 | 数量 |
---|---|---|
PINS-12-SET10 | 19.05 mm (3/4") | 10個/セット |
PINS-12-SET100 | 19.05 mm (3/4") | 100個/セット |
PINS-16-SET10 | 25.4 mm (1") | 10個/セット |
PINS-16-SET100 | 25.4 mm (1") | 100個/セット |
PINS-20-SET10 | 31.75 mm (1 1/4") | 10個/セット |
PINS-24-SET10 | 38.1 mm (1 1/2") または40 mm | 10個/セット |
PINS-4-SET10 | 6.35 mm (1/4") | 10個/セット |
PINS-4-SET100 | 6.35 mm (1/4") | 100個/セット |
PINS-6-SET10 | 9.52 mm (3/8") | 10個/セット |
PINS-6-SET100 | 9.52 mm (3/8") | 100個/セット |
PINS-8-SET10 | 12.7 mm (1/2") | 10個/セット |
PINS-8-SET100 | 12.7 mm (1/2") | 100個/セット |
