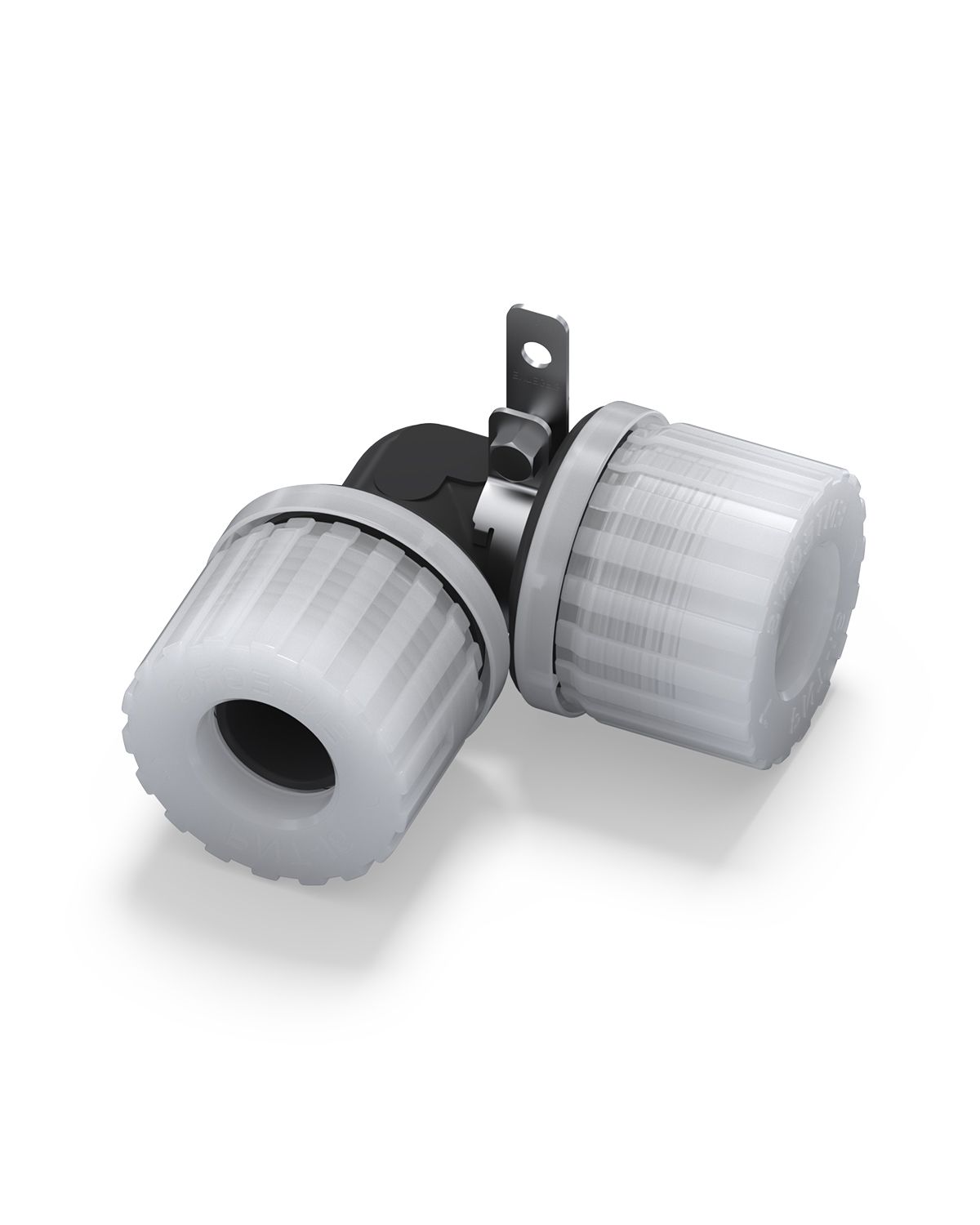

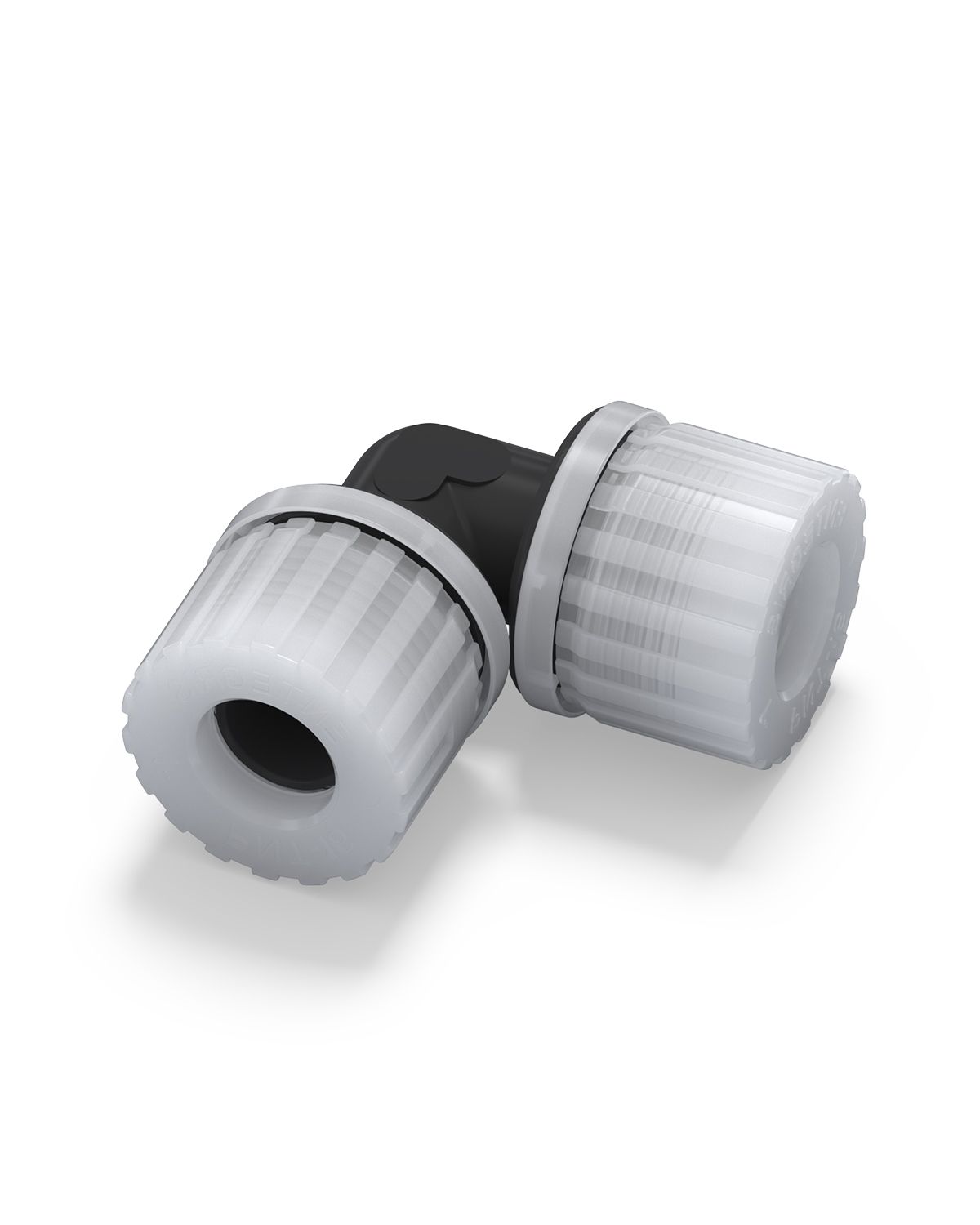

PrimeLock® ESD エルボ ユニオン
- 可燃性の溶剤やその他の非導電性半導体用薬品
- 高純度、腐食性薬液の配管
- 半導体製造
- フォトリソグラフィ
- 薬液供給ライン
- 剥離・洗浄 (WEC)
- 太陽電池、LED、フラットパネル ディスプレイ
- 表面張力の低い薬液
仕様書
型番 | 接続 1 | 接続 2 | オリフィス | 寸法 A | 寸法 B |
PE-4K-3E | 1/4" (6.35 mm) | 1/4" (6.35 mm) | 4.1 mm | 36.1 mm | 36.1 mm |
PE-6K-3E | 3/8" (9.53 mm) | 3/8" (9.53 mm) | 6.4 mm | 41.7 mm | 41.7 mm |
PE-8K-3E | 1/2" (12.7 mm) | 1/2" (12.7 mm) | 9.4 mm | 48.0 mm | 48.0 mm |
PE-12K-3E | 3/4" (19.05 mm) | 3/4" (19.05 mm) | 15.7 mm | 60.5 mm | 60.5 mm |
PE-16K-3E | 1" (25.4 mm) | 1" (25.4 mm) | 22.1 mm | 70.4 mm | 70.4 mm |
PE-20K-3E | 1 1/4" (31.75 mm) | 1 1/4" (31.75 mm) | 27.9 mm | 88.1 mm | 88.1 mm |
材質 | 本体: | 導電性 PFA |
インサート、ナット: | PFA | |
接続確認リング: | ETFE | |
使用条件 | 最高使用圧力: | 827 kPa @ 21 °C 586 kPa @ 100 °C |
流体温度: | -18 °C ~ 100 °C | |
適合規格 | RoHS |
適合する PFA チューブ寸法
外径 | 外径公差 | 肉厚 | 肉厚公差 |
1/4" (6.35 mm) | ± 0.10 mm | ± 1.19 mm | ± 0.10 mm |
3/8" (9.53 mm) | ± 0.10 mm | ± 1.57 mm | ± 0.13 mm |
1/2" (12.7 mm) | ± 0.13 mm | ± 1.57 mm | ± 0.13 mm |
3/4" (19.05 mm) | ± 0.13 mm | ± 1.57 mm | ± 0.13 mm |
1" (25.4 mm) | ± 0.13 mm | ± 1.57 mm | ± 0.13 mm |
1 1/4" (31.75 mm) | ± 0.18 mm | ± 1.90 mm | ± 0.18 mm |
