Quikgrip® ストレートアダプター、NPTメス
- 腐食性蒸気の発生する場所など腐食性の高い環境
- 薬液業界の腐食性アプリケーション
- ラボの腐食性、高純度アプリケーション
仕様書

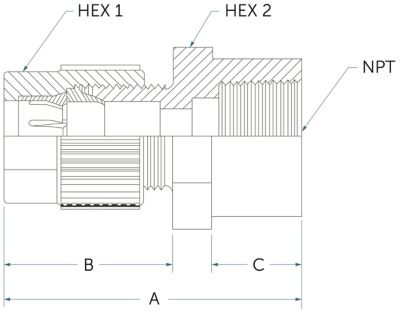

型番 | 接続1 | 接続2 | オリフィス | 寸法 | 六角1 | 六角2 | ||
A | B | C | ||||||
FC2-2GN-1 | 3.18 mm (1/8") クイックグリップ | 1/8 NPTメス | 1.8 mm | 47.5 mm | 24.4 mm | 15.7 mm | 9.53 mm | 15.88 mm |
FC2-4GN-1 | 3.18 mm (1/8") クイックグリップ | 1/4 NPTメス | 1.8 mm | 47.5 mm | 24.4 mm | 15.7 mm | 9.53 mm | 19.05 mm |
FC4-2GN-1 | 6.35 mm (1/4") クイックグリップ | 1/8 NPTメス | 4.8 mm | 49.3 mm | 26.2 mm | 15.7 mm | 12.7 mm | 15.88 mm |
FC4-4GN-1 | 6.35 mm (1/4") クイックグリップ | 1/4 NPTメス | 4.8 mm | 49.3 mm | 26.2 mm | 15.7 mm | 12.7 mm | 19.05 mm |
FC4-6GN-1 | 6.35 mm (1/4") クイックグリップ | 3/8 NPTメス | 4.8 mm | 49.3 mm | 26.2 mm | 15.7 mm | 12.7 mm | 23.81 mm |
FC4-8GN-1 | 6.35 mm (1/4") クイックグリップ | 1/2 NPTメス | 4.8 mm | 49.3 mm | 26.2 mm | 15.7 mm | 12.7 mm | 28.58 mm |
FC6-4GN-1 | 9.53 mm (3/8" )クイックグリップ | 1/4 NPTメス | 7.6 mm | 51.8 mm | 28.7 mm | 15.7 mm | 17.46 mm | 19.05 mm |
FC6-6GN-1 | 9.53 mm (3/8") クイックグリップ | 3/8 NPTメス | 7.6 mm | 51.8 mm | 28.7 mm | 15.7 mm | 17.46 mm | 23.81 mm |
FC6-8GN-1 | 9.53 mm (3/8") クイックグリップ | 1/2 NPTメス | 7.6 mm | 51.8 mm | 28.7 mm | 15.7 mm | 17.46 mm | 28.58 mm |
FC8-4GN-1 | 12.7 mm (1/2") クイックグリップ | 1/4 NPTメス | 8.9 mm | 53.8 mm | 30.7 mm | 15.7 mm | 20.64 mm | 19.05 mm |
FC8-6GN-1 | 12.7 mm (1/2") クイックグリップ | 3/8 NPTメス | 10.9 mm | 53.8 mm | 30.7 mm | 15.7 mm | 20.64 mm | 23.81 mm |
FC8-8GN-1 | 12.7 mm (1/2") クイックグリップ | 1/2 NPTメス | 10.9 mm | 53.8 mm | 30.7 mm | 15.7 mm | 20.64 mm | 28.58 mm |
FC8-12GN-1 | 12.7 mm (1/2") クイックグリップ | 3/4 NPTメス | 10.9 mm | 53.8 mm | 30.7 mm | 17.0 mm | 20.64 mm | 30.16 mm) |
FC12-8GN-1 | 19.05 mm (3/4") クイックグリップ | 1/2 NPTメス | 14.2 mm | 60.2 mm | 36.1 mm | 17.0 mm | 30.16 mm | 26.99 mm |
FC12-12GN-1 | 19.05 mm (3/4") クイックグリップ | 3/4 NPTメス | 17.5 mm | 60.2 mm | 36.1 mm | 17.0 mm | 30.16 mm | 26.99 mm |
継手にナットアッセンブリーを取り付け、チューブが継手本体内で止まるまでナットに差し込みます。次に、黒いグリッパーがナット奥の縁に接触するまでナットを締めます。その後、レンチで1/2回転 (19.05 mm (3/4")の継手では1/4回転) 締めると完了です。
注:
- さまざまな温度における使用圧力はすべて、インテグリスの試験規格/手順を使用した実際の試験データに基づきます。
パイプネジ(NPT)の施工手順
- 継手の端から1ネジ山離れた位置からNPTオスネジにPTFEテープを巻くかシーラント剤を塗布します。
テープを使用する場合は、ネジの形状に沿ってテープをネジ込む方向にきつく巻きます。
a. PFAネジをPFA製部品に取り付ける場合は、テープを3 周半~4周巻きます。
b. PFAネジをPFA以外の部品に取り付ける場合は、テープを4~5周巻きます。 - 回せなくなるまで、継手を手でねじ込みます。
- 手締め後に、レンチを使用して継手を約4回転締めます。
すべてのNPT継手で使用するPTFEテープの幅は12.7 mm (1/2")です。
注: 気体アプリケーションではPTFEテープの使用はお奨めできません。
トルク (in•lbs x 0.11298 = N•m)
in•lbs | N•m | |
1/16 | 5.0 | 0.57 |
1/8 | 7.0 | 0.79 |
1/4 | 16 | 1.81 |
3/8 | 23 | 2.60 |
1/2 | 30 | 3.39 |
3/4 | 54 | 6.10 |
1 | 78 | 8.81 |
