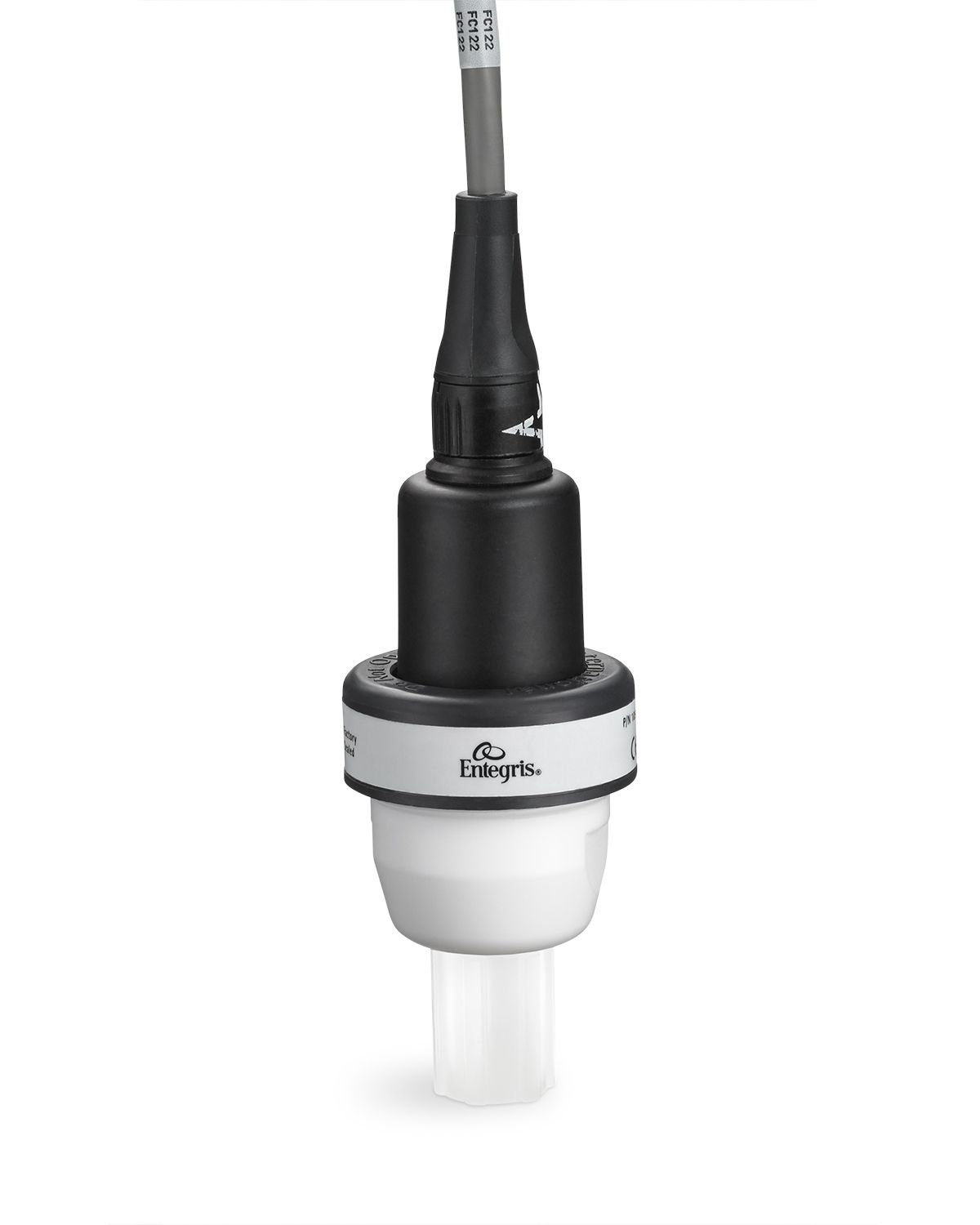

NT 圧力トランスデューサ、シングルポート、モデル4150
入口/出口のポート接続:プライムロック継手仕様およびその他のオプションについてはお問い合わせください。
注:
- すべてのNT4150圧力トランスデューサの電気出力は4〜20 mAです。 電圧出力についてはお問い合わせください。
- フレアテック接続仕様の製品には、必要となる数のPVDFナットが付属します。別の材質のナット、またカスタムの構成および仕様については、お問い合わせください。
フッ酸および負圧アプリケーション向けのNT圧力トランスデューサ、シングルポート、モデル4150は、プロセス条件の監視により安全性とシステム性能の向上が実現します:
- フッ酸のディスペンス圧力の測定
- 負圧プロセスの圧力測定
- 薬液供給システムの供給圧力の測定
仕様書
入口/出口 | 寸法 | |
ポート接続 | A | B |
6.35 mm (1/4") フレアテック継手 | 76.2 mm | 25.1 mm |
9.53 mm (3/8") フレアテック継手 | 76.2 mm | 26.9 mm |
12.7 mm (1/2") フレアテック継手 | 76.2 mm | 29.0 mm |
1/4 NPTメス | 82.3 mm | - |
1/2 NPTメス | 88.9 mm | - |
1/4 NPTオス | 76.2 mm | 15.0 mm |
6.35 mm (1/4") スーパー300タイプピラー継手 | 76.2 mm | 11.0 mm |
9.53 mm (3/8") スーパー300タイプピラー継手 | 76.2 mm | 15.0 mm |
12.7 mm (1/2") スーパー300タイプピラー継手 | 76.2 mm | 17.5 mm |
材質: | ||
接液部: | 本体: PTFE センサーインターフェイス: サファイア 一次側シール: カルレッツ® | |
非接液部: | ポリプロピレン、ポリエチレン、PVDF、フッ素ゴム、PVCまたはFEP被覆ケーブル(さらに上記の材料) | |
圧力範囲: | -83から+207 kPa、-83から+414 kPa -83から+690 kPa | |
耐圧: | フルスケールの150%、または継手の最高使用圧力 | |
プロセス温度: | 10 - 35 °C | |
プロセス接続オプション: | フレアテック継手: 1/4、3/8、1/2 NPTメス: 1/4、1/2 NPTオス: 1/4 スーパー300タイプピラー継手: 6.35 mm (1/4")、9.53 mm (3/8")、12.7 mm (1/2") | |
電源: | 24 VDC (入力電圧12 - 30 VDC) | |
電気出力: | 4 - 20 mA | |
精度: | フルスケールの±1% (23°C) (直線性、ヒステリシス、および繰り返し精度の複合影響を含む) | |
筐体規格: | IP54 | |
認証: | CE |
