インテグラルフェルール ストレートアダプター、NPTメス、パネルマウント
- 半導体業界の完全な薬液浸漬アプリケーション
- 腐食性薬液アプリケーション
- ラボの腐食性、高純度アプリケーション
仕様書

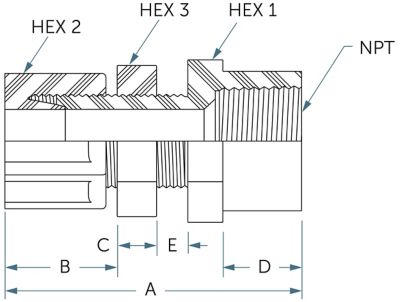

型番 | 接続1 | 接続2 | オリフィス | 寸法 | ||||
A | B | C | D | E(最大) | ||||
FPMC4-4N | 6.35 mm (1/4") インテグラルフェルール | 1/4 NPTメス | 4.6 mm | 53.3 mm | 17.3 mm | 6.6 mm | 16.0 mm | 6.4 mm |
FPMC6-4N | 9.53 mm (3/8") インテグラルフェルール | 1/4 NPTメス | 7.4 mm | 60.2 mm | 24.4 mm | 6.4 mm | 16.0 mm | 6.4 mm |
FPMC6-8N | 9.53 mm (3/8") インテグラルフェルール | 1/2 NPTメス | 7.4 mm | 60.2 mm | 24.4 mm | 6.4 mm | 16.0 mm | 6.4 mm |
FPMC8-4N | 12.7 mm (1/2") インテグラルフェルール | 1/4 NPTメス | 8.9 mm | 59.4 mm | 22.1 mm | 8.1 mm | 16.0 mm | 6.4 mm |
FPMC8-8N | 12.7 mm (1/2") インテグラルフェルール | 1/2 NPTメス | 10.4 mm | 59.4 mm | 22.1 mm | 8.1 mm | 16.0 mm | 6.4 mm |
型番 | 六角1 | 六角2 | 六角3 | パネル取り付け穴直径 | ハーフナット型番 |
FPMC4-4N | 19.05 mm | 15.88 mm | 15.88 mm | 11.9 mm | HN4 |
FPMC6-4N | 19.05 mm | 20.64 mm | 23.81 mm | 16.8 mm | HN6 |
FPMC6-8N | 28.58 mm | 20.64 mm | 23.81 mm | 16.8 mm | HN6 |
FPMC8-4N | 28.58 mm | 23.81 mm | 26.99 mm | 20.3 mm | HN8* |
FPMC8-8N | 28.58 mm | 23.81 mm | 26.99 mm | 20.3 mm | HN8* |
*パネル取り付けナットの材質はPVDF (ナチュラル)です。
PFA継手とFEP/PFAチューブ(インテグリスのグルービングツールで加工済み)のラボ試験では、極限的な温度と圧力の条件下で優れた結果が得られました。性能の信頼性は、注意深く丁寧なチューブのグルービング、および継手の適切な締め付けによって決まります。
注:使用するチューブは厚肉 (肉厚が1.19 mmから1.57 mmまで)で、かつインテグリスのチューブ仕様に適合する必要があります。3.18 mm (1/8")は肉厚0.76 mm を使用してください。
パイプネジ(NPT)の施工手順
- 継手の端から1ネジ山離れた位置からNPTオスネジにPTFEテープを巻くかシーラント剤を塗布します。
テープを使用する場合は、ネジの形状に沿ってテープをネジ込む方向にきつく巻きます。
a. PFAネジをPFA製部品に取り付ける場合は、テープを3 周半~4周巻きます。
b. PFAネジをPFA以外の部品に取り付ける場合は、テープを4~5周巻きます。 - 回せなくなるまで、継手を手でねじ込みます。
- 手締め後に、レンチを使用して継手を約4回転締めます。
すべてのNPT継手で使用するPTFEテープの幅は12.7 mm (1/2")です
注: 気体アプリケーションではPTFEテープの使用はお奨めできません。
トルク (in•lbs x 0.11298 = N•m)
in•lbs | N•m | |
1/16 | 5.0 | 0.57 |
1/8 | 7.0 | 0.79 |
1/4 | 16 | 1.81 |
3/8 | 23 | 2.60 |
1/2 | 30 | 3.39 |
3/4 | 54 | 6.10 |
1 | 78 | 8.81 |
