インテグラルフェルール ストレートユニオン、パネルマウント
- 半導体業界の完全な薬液浸漬アプリケーション
- 腐食性薬液アプリケーション
- ラボの腐食性、高純度アプリケーション
仕様書

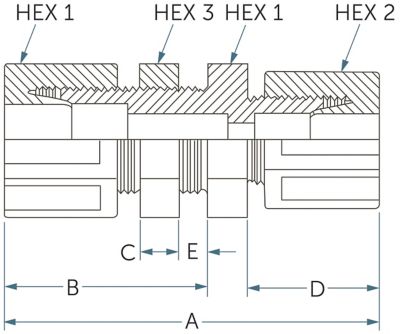

型番 | 接続1 | 接続2 | オリフィス | 寸法 | ||||
A | B | C | D | E(最大) | ||||
PM1N | 1.59 mm (1/16") | 1.59 mm (1/16") | 1.8 mm | 57.4 mm | 29.2 mm | 7.1 mm | 20.8 mm | 6.4 mm |
PM2N | 3.18 mm (1/8") | 3.18 mm (1/8") | 1.8 mm | 57.4 mm | 29.2 mm | 7.1 mm | 20.8 mm | 6.4 mm |
PM2-1N | 3.18 mm (1/8") | 1.59 mm (1/16") | 1.8 mm | 57.4 mm | 29.2 mm | 7.1 mm | 21.1 mm | 6.4 mm |
PM4N | 6.35 mm (1/4") | 6.35 mm (1/4") | 4.8 mm | 59.9 mm | 30.5 mm | 7.1 mm | 22.1 mm | 6.4 mm |
PM4-2N | 6.35 mm (1/4") | 3.18 mm (1/8") | 1.8 mm | 58.7 mm | 30.5 mm | 7.1 mm | 21.1 mm | 6.4 mm |
PM5N | 7.94 mm (5/16") | 7.94 mm (5/16") | 6.4 mm | 66.3 mm | 36.1 mm | 7.1 mm | 23.1 mm | 6.4 mm |
PM6N | 9.53 mm (3/8") | 9.53 mm (3/8") | 7.6 mm | 68.8 mm | 37.3 mm | 7.1 mm | 24.4 mm | 6.4 mm |
PM6-4N | 9.53 mm (3/8") | 6.35 mm (1/4") | 4.8 mm | 66.8 mm | 37.1 mm | 7.1 mm | 22.6 mm | 6.4 mm |
PM8N | 12.7 mm (1/2") | 12.7 mm (1/2") | 10.9 mm | 67.3 mm | 36.6 mm | 7.1 mm | 23.6 mm | 6.4 mm |
PM8-4N | 12.7 mm (1/2") | 6.35 mm (1/4") | 4.8 mm | 66.0 mm | 36.3 mm | 7.1 mm | 22.6 mm | 6.4 mm |
PM8-6N | 12.7 mm (1/2") | 9.53 mm (3/8") | 7.6 mm | 68.3 mm | 36.3 mm | 7.1 mm | 24.9 mm | 6.4 mm |
PM12N | 19.05 mm (3/4") | 19.05 mm (3/4") | 17.5 mm | 79.8 mm | 33.5 mm | 7.1 mm | 28.2 mm | 6.4 mm |
PM6MN | 6 mm | 6 mm | 4.8 mm | 59.9 mm | 30.5 mm | 7.1 mm | 22.1 mm | 6.4 mm |
PM8MN | 8 mm | 8 mm | 6.4 mm | 66.3 mm | 36.1 mm | 7.1 mm | 23.1 mm | 6.4 mm |
PM10MN | 10 mm | 10 mm | 7.6 mm | 68.8 mm | 37.3 mm | 7.1 mm | 24.4 mm | 6.4 mm |
PM10M-6MN | 10 mm | 6 mm | 4.8 mm | 66.8 mm | 37.1 mm | 7.1 mm | 22.6 mm | 6.4 mm |
PM12MN | 12 mm | 12 mm | 10.9 mm | 67.3 mm | 36.6 mm | 7.1 mm | 23.6 mm | 6.4 mm |
PM12M-6MN | 12 mm | 6 mm | 4.8 mm | 66.0 mm | 36.3 mm | 7.1 mm | 21.8 mm | 6.4 mm |
型番 | 六角1 | 六角2 | 六角3 | パネル取り付け穴直径 | ハーフナット型番 |
PM1N | 12.7 mm | 12.7 mm | 12.7 mm | 8.4 mm | HN2 |
PM2N | 12.7 mm | 12.7 mm | 12.7 mm | 8.4 mm | HN2 |
PM2-1N | 12.7 mm | 12.7 mm | 12.7 mm | 8.4 mm | HN2 |
PM4N | 15.88 mm | 15.88 mm | 15.88 mm | 11.9 mm | HN4 |
PM4-2N | 15.88 mm | 12.7 mm | 15.88 mm | 11.9 mm | HN4 |
PM5N | 17.46 mm | 17.46 mm | 17.46 mm | 13.5 mm | HN5 |
PM6N | 20.46 mm | 20.46 mm | 23.81 mm | 16.7 mm | HN6 |
PM6-4N | 20.64 mm | 15.88 mm | 23.81 mm | 16.7 mm | HN6 |
PM8N | 23.81 mm | 23.81 mm | 26.99 mm | 19.5 mm | HN8 |
PM8-4N | 23.81 mm | 15.88 mm | 26.99 mm | 20.2 mm | HN8* |
PM8-6N | 23.81 mm | 20.64 mm | 26.99 mm | 20.2 mm | HN8* |
PM12N | 30.16 mm | 30.16 mm | 33.34 mm | 20.2 mm | HN12* |
PM6MN | 15.88 mm | 15.88 mm | 15.88 mm | 11.9 mm | HN4 |
PM8MN | 17.46 mm | 17.46 mm | 17.46 mm | 13.5 mm | HN5 |
PM10MN | 20.64 mm | 20.64 mm | 23.81 mm | 16.7 mm | HN6 |
PM10M-6MN | 20.64 mm | 15.88 mm | 23.81 mm | 16.7 mm | HN6 |
PM12MN | 23.81 mm | 23.81 mm | 26.99 mm | 25.4 mm | HN8* |
PM12M-6MN | 23.81 mm | 15.88 mm | 26.99 mm | 20.2 mm | HN8* |
*パネル取り付けナットの材質はPVDF (ナチュラル)です。
PFA継手とFEP/PFAチューブ(インテグリスのグルービングツールで加工済み)のラボ試験では、極限的な温度と圧力の条件下で優れた結果が得られました。性能の信頼性は、注意深く丁寧なチューブのグルービング、および継手の適切な締め付けによって決まります。
注: 使用するチューブは厚肉 (肉厚が1.19 mmから1.57 mmまで)で、かつインテグリスのチューブ仕様に適合する必要があります。3.18 mm (1/8")は肉厚0.76 mm を使用してください。
ソフトウェアのバージョンアップ情報の送付が選択されました
型番 | 接続1 | 接続2 |
---|---|---|
PM12N | 19.05 mm (3/4") インテグラルフェルール | 19.05 mm (3/4") インテグラルフェルール |
PM2-1N | 3.18 mm (1/8") インテグラルフェルール | 1.59 mm (1/16") インテグラルフェルール |
PM2N | 3.18 mm (1/8") インテグラルフェルール | 3.18 mm (1/8") インテグラルフェルール |
PM4-2N | 6.35 mm (1/4") インテグラルフェルール | 3.18 mm (1/8") インテグラルフェルール |
PM4N | 6.35 mm (1/4") インテグラルフェルール | 6.35 mm (1/4") インテグラルフェルール |
PM6-4N | 9.52 mm (3/8") インテグラルフェルール | 6.35 mm (1/4") インテグラルフェルール |
PM6MN | 6 mm インテグラルフェルール | 6 mm インテグラルフェルール |
PM6N | 9.52 mm (3/8") インテグラルフェルール | 9.53 mm (3/8") インテグラルフェルール |
PM8-4N | 12.7 mm (1/2") インテグラルフェルール | 6.35 mm (1/4") インテグラルフェルール |
PM8MN | 8 mm インテグラルフェルール | 8 mm インテグラルフェルール |
PM8N | 12.7 mm (1/2") インテグラルフェルール | 12.7 mm (1/2") インテグラルフェルール |
