Flaretek® 「スペースセーバー」用 プラグ、ナットなし
仕様書

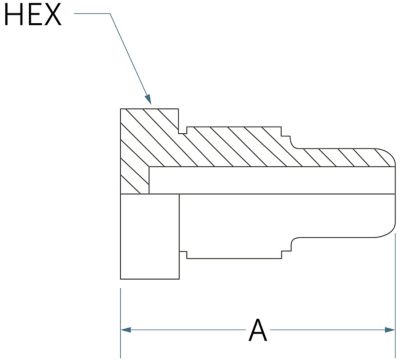

型番 | チューブ外径 | A寸法 | 六角対辺 |
CP4F | 6.35 mm (1/4") | 32.3 mm | 17.46 mm |
CP6F | 9.53 mm (3/8") | 34.0 mm | 20.64 mm |
CP8F | 12.7 mm (1/2") | 36.1 mm | 23.81 mm |
CP12F | 19.05 mm (3/4") | 39.1 mm | 30.16 mm |
CP16F | 25.4 mm (1") | 45.2 mm | 36.51 mm |
CP20F-S | 31.75 mm (1 1/4") | 38.1 mm | 44.45 mm |
最高使用圧力表
フレアテック チューブ継手の接続
各種フレアテックナットのサイズ別の最高使用圧力を以下の表に示します(チューブの最高使用圧力を参考として記載)。これらの値はシステム設計の参考として提供しています。システムの最高使用圧力は、最高使用圧力の最も低い部品によって決まります。
サイズ(X) | 温度°C | PVDFナット FL(X)-1 kPa | PFAナット FL(X)-3 kPa | CPFAナット FL(X)-6 kPa | フレアロック II PFAナット FL(X)II-3 kPa | フロロライン高清浄PFAチューブ kPa |
6.35 mm (1/4") (4) | 24 | 1551 | 1551 | 1551 | 1551 | 1882 |
93 | 917 | 917 | 917 | 993 | 938 | |
121 | 689 | 689 | 689 | 827 | 586 | |
150 | 517 | 517 | 517 | 655 | 421 | |
175 | N/R | 345 | 345 | 483 | 248 | |
200 | N/R | N/R | 103 | 310 | N/R | |
9.53mm (3/8") (6) | 24 | 1551 | 1551 | 1551 | 1551 | 1613 |
93 | 917 | 917 | 917 | 993 | 800 | |
121 | 689 | 689 | 689 | 827 | 503 | |
150 | 517 | 517 | 517 | 655 | 359 | |
175 | N/R | 345 | 345 | 483 | 214 | |
200 | N/R | N/R | 103 | 310 | N/R | |
12.7 mm (1/2") (8) | 24 | 1310 | 1310 | 1310 | 1310 | 1158 |
93 | 689 | 689 | 689 | 724 | 572 | |
121 | 517 | 517 | 517 | 565 | 359 | |
150 | 345 | 345 | 345 | 400 | 255 | |
175 | N/R | 276 | 276 | 379 | 152 | |
200 | N/R | N/R | 103 | 241 | N/R | |
19.05 mm (3/4") (12) | 24 | 758 | 758 | 758 | 965 | 738 |
93 | 524 | 524 | 524 | 689 | 365 | |
121 | 241 | 241 | 241 | 324 | 228 | |
150 | 186 | 186 | 186 | 276 | 165 | |
175 | N/R | 138 | 138 | 234 | 95.5 | |
200 | N/R | N/R | 103 | 186 | N/R | |
25.4 mm (1") (16) | 24 | 517 | 517 | 517 | 620 | 531 |
93 | 276 | 276 | 276 | 345 | 262 | |
121 | 193 | 193 | 193 | 234 | 165 | |
150 | 103 | 103 | 117 | 138 | 117 | |
175 | N/R | 103 | 103 | 117 | 68.9 | |
200 | N/R | N/R | 103 | 103 | N/R | |
31.75 mm (1 1/4") (20) | 24 | 552 | 552 | * | N/A | 552 |
1 1/2" (24), 40 mm | 24 | N/A | N/A | N/A | N/A | 476 |
N/R | : | 定格なし |
N/A | : | 該当なし |
* | : | お問い合わせください |
