Flaretek® ナット付きプラグ
注: フレアテック継手は、インテグリス製のフレアテック継手部品とともに使用する前提で設計、試験、および仕様決定が行われています。フレアテックの継手、本体、ナット部品のいずれかを他社製品と接続した場合、接続の完全性が損なわれるおそれがあります。
仕様書

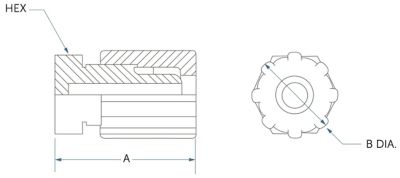

寸法に関する注記:
*本体はPFA製。型番末尾はナット材質で -1 (PVDF)、-3 (PFA)、または-6 (CPFA) を表します
II: PFA製の本体とフレアロックIIのナット
型番 | チューブ外径 | A寸法 | B寸法 | 六角対辺 |
CP4FN-* | 6.35 mm (1/4") | 34.8 mm | 20.1 mm | 17.46 mm |
CP4FN-II | 6.35 mm (1/4") | 34.8 mm | 20.1 mm | 17.46 mm |
CP6FN-* | 9.53 mm (3/8") | 37.8 mm | 23.1 mm | 20.64 mm |
CP6FN-II | 9.53 mm (3/8") | 37.8 mm | 23.1 mm | 20.64 mm |
CP8FN-* | 12.7 mm (1/2") | 40.4 mm | 26.4 mm | 23.81 mm |
CP8FN-II | 12.7 mm (1/2") | 40.4 mm | 26.4 mm | 23.81 mm |
CP12FN-* | 19.05 mm (3/4") | 44.7 mm | 34.3 mm | 30.16 mm |
CP12FN-II | 19.05 mm (3/4") | 44.7 mm | 34.3 mm | 30.16 mm |
CP16FN-* | 25.4 mm (1") | 51.3 mm | 46.0 mm | 36.51 mm |
CP16FN-II | 25.4 mm (1") | 51.3 mm | 46.0 mm | 36.51 mm |
最高使用圧力表
フレアテック チューブ継手の接続
各種フレアテックナットのサイズ別の最高使用圧力を以下の表に示します(チューブの最高使用圧力を参考として記載)。これらの値はシステム設計の参考として提供しています。システムの最高使用圧力は、最高使用圧力の最も低い部品によって決まります。
サイズ(X) | 温度°C | PVDFナット FL(X)-1 kPa | PFAナット FL(X)-3 kPa | CPFAナット FL(X)-6 kPa | フレアロック II PFAナット FL(X)II-3 kPa | フロロライン 高清浄PFAチューブ kPa |
6.35 mm (1/4") (4) | 24 | 1551 | 1551 | 1551 | 1551 | 1882 |
93 | 917 | 917 | 917 | 993 | 938 | |
121 | 689 | 689 | 689 | 827 | 586 | |
150 | 517 | 517 | 517 | 655 | 421 | |
175 | N/R | 345 | 345 | 483 | 248 | |
200 | N/R | N/R | 103 | 310 | N/R | |
9.53mm (3/8") (6) | 24 | 1551 | 1551 | 1551 | 1551 | 1613 |
93 | 917 | 917 | 917 | 993 | 800 | |
121 | 689 | 689 | 689 | 827 | 503 | |
150 | 517 | 517 | 517 | 655 | 359 | |
175 | N/R | 345 | 345 | 483 | 214 | |
200 | N/R | N/R | 103 | 310 | N/R | |
12.7 mm (1/2") (8) | 24 | 1310 | 1310 | 1310 | 1310 | 1158 |
93 | 689 | 689 | 689 | 724 | 572 | |
121 | 517 | 517 | 517 | 565 | 359 | |
150 | 345 | 345 | 345 | 400 | 255 | |
175 | N/R | 276 | 276 | 379 | 152 | |
200 | N/R | N/R | 103 | 241 | N/R | |
19.05 mm (3/4") (12) | 24 | 758 | 758 | 758 | 965 | 738 |
93 | 524 | 524 | 524 | 689 | 365 | |
121 | 241 | 241 | 241 | 324 | 228 | |
150 | 186 | 186 | 186 | 276 | 165 | |
175 | N/R | 138 | 138 | 234 | 95.5 | |
200 | N/R | N/R | 103 | 186 | N/R | |
25.4 mm (1") (16) | 24 | 517 | 517 | 517 | 620 | 531 |
93 | 276 | 276 | 276 | 345 | 262 | |
121 | 193 | 193 | 193 | 234 | 165 | |
150 | 103 | 103 | 117 | 138 | 117 | |
175 | N/R | 103 | 103 | 117 | 68.9 | |
200 | N/R | N/R | 103 | 103 | N/R | |
31.75 mm (1 1/4") (20) | 24 | 552 | 552 | * | N/A | 552 |
1 1/2" (24), 40 mm | 24 | N/A | N/A | N/A | N/A | 476 |
N/R | : | 定格なし |
N/A | : | 該当なし |
* | : | お問い合わせください |
ソフトウェアのバージョンアップ情報の送付が選択されました
型番 | チューブ外径 | ナットオプション |
---|---|---|
CP12FN-1 | 19.05 mm (3/4") | PVDF フレアテック ナット |
CP12FN-3 | 19.05 mm (3/4") | PFA フレアテック ナット |
CP12FN-6 | 19.05 mm (3/4") | CPFA フレアテック ナット |
CP12FN-II | 19.05 mm (3/4") | PFA フレアロックII ナット |
CP16FN-1 | 25.4 mm (1") | PVDF フレアテック ナット |
CP16FN-3 | 25.4 mm (1") | PFA フレアテック ナット |
CP16FN-6 | 25.4 mm (1") | CPFA フレアテック ナット |
CP16FN-II | 25.4 mm (1") | PFA フレアロックII ナット |
CP4FN-1 | 6.35 mm (1/4") | PVDF フレアテック ナット |
CP4FN-3 | 6.35 mm (1/4") | PFA フレアテック ナット |
CP4FN-6 | 6.35 mm (1/4") | CPFA フレアテック ナット |
CP4FN-II | 6.35 mm (1/4") | PFA フレアロックII ナット |
CP6FN-1 | 9.52 mm (3/8") | PVDF フレアテック ナット |
CP6FN-3 | 9.52 mm (3/8") | PFA フレアテック ナット |
CP6FN-II | 9.52 mm (3/8") | PFA フレアロックII ナット |
CP8FN-1 | 12.7 mm (1/2") | PVDF フレアテック ナット |
CP8FN-3 | 12.7 mm (1/2") | PFA フレアテック ナット |
CP8FN-6 | 12.7 mm (1/2") | CPFA フレアテック ナット |
注: フレアテック継手は、インテグリス製のフレアテック継手部品とともに使用する前提で設計、試験、および仕様決定が行われています。フレアテックの継手、本体、ナット部品のいずれかを他社製品と接続した場合、接続の完全性が損なわれるおそれがあります。
