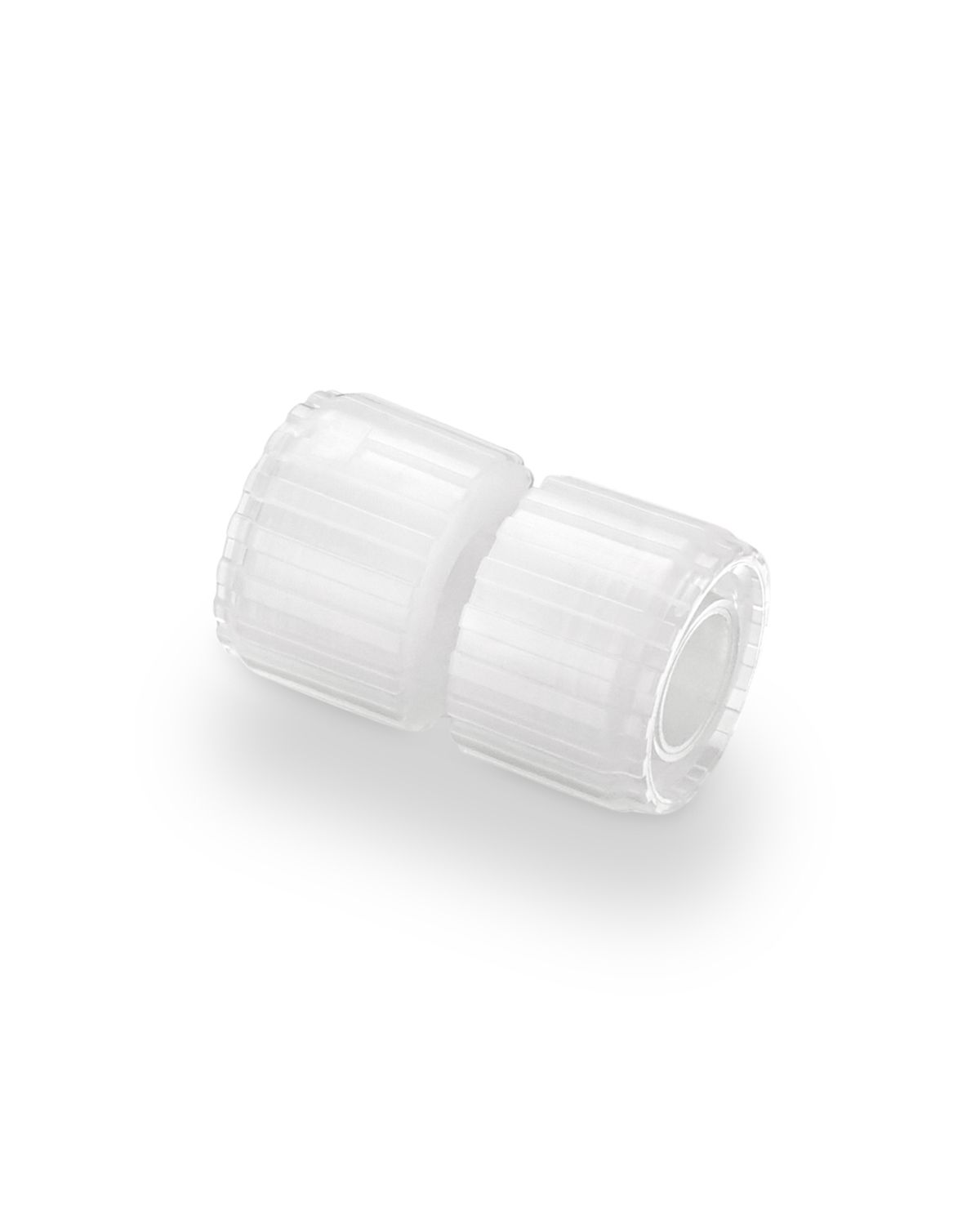

PrimeLock® ストレート ユニオン 最短チューブ
- 高純度な腐食性薬液のハンドリング
- 半導体製造
- フォトリソグラフィ
- 薬液供給
- CMP
- 洗浄・剥離
- 高温洗浄プロセス
- 太陽電池、LED、フラットパネルディスプレイ
- 表面張力の低い薬液に優れた性能を発揮
仕様書
型番 | 接続 | オリフィス | A寸法 |
PSMT-4-3X34 | 6.35 mm (1/4") | 4.1 mm | 11.0 mm |
PSMT-6-3X35 | 9.52 mm (3/8") | 6.4 mm | 11.4 mm |
PSMT-8-3X36 | 12.7 mm (1/2") | 9.4 mm | 11.2 mm |
PSMT-12-3X37 | 19.05 mm (3/4") | 15.7 mm | 9.1 mm |
PSMT-16-3X38 | 25.4 mm (1") | 22.1 mm | 11.7 mm |
PSMT-20-3X | 31.75 mm (1 1/4") | 27.9 mm | 9.7 mm |
PSMT-24-3X | 38.1 mm (1 1/2") | 33.8 mm | 13.2 mm |
継手の信頼性試験結果
試験項目 | 試験条件 | 合格基準 | 結果 |
破壊圧力 | リークが発生するまで加圧 | チューブが破裂する前に外部へのリークがないこと | 合格 |
圧力サイクルによるリーク試験 | 6.35 mm (1/4") - 31.75 mm (1 1/4"): 1241 kPa @ 水 23 °C | 100万回加圧した後に外部へのリークがないこと @ 1.5 × 許容圧力 | 合格 |
38.1 mm (1 1/2"): 1034 kPa @ 水 23 °C | |||
6.35 mm (1/4") - 31.75 mm (1 1/4"): 414 kPa @ オイル 200 °C | 100万回加圧した後に外部へのリークがないこと @ 1.5 × 許容圧力 | 合格 | |
38.1 mm (1 1/2"): 414 kPa @ オイル 150°C | |||
高圧によるリーク試験 | 継手を浸漬 チューブ破壊圧力の80 %に相当する圧力で加圧(窒素) | 外部へのリークがないこと | 合格 |
チューブ引き抜き試験 | 継手からチューブが引き抜けるまで、引張荷重を負荷 | 6.35 mm (1/4") (178 N) 9.52 mm (3/8") (400 N) 12.7 mm (1/2") (534 N) 19.05 mm (3/4") (890 N) 25.4 mm (1") (1112 N) 31.75 mm (1 1/4") (1557 N) 38.1 mm (1 1/2") (1779 N) | 合格 |
薬液による試験 | 硫酸 フッ素系界面活性剤 硫酸銅 | 200万回加圧した後に外部へのリークがないこと | 合格 合格 合格 |
6.35 mm (1/4") - 31.75 mm (1 1/4")サイズ | ||
---|---|---|
材質: | 本体、インサート、ナット | PFA |
使用条件*: | 最高使用圧力 | 827 kPa @ 21 °C |
276 kPa @ 200 °C | ||
流体温度 | -18 °C ~ 200 °C | |
適合規格: | RoHS |
* 31.75 mm (1 1/4")のプライムロック スペースセーバータイプの最高使用圧力は、586 kPa @ 100 °Cです。
PFAチューブの適合寸法
外径 | 外径公差 | 肉厚 | 肉厚公差 |
6.35 mm (1/4") | ±0.10 mm | ±1.19 mm | ±0.10 mm |
9.52 mm (3/8") | ±0.10 mm | ±1.57 mm | ±0.13 mm |
12.70 mm (1/2") | ±0.13 mm | ±1.57 mm | ±0.13 mm |
19.05 mm (3/4") | ±0.13 mm | ±1.57 mm | ±0.13 mm |
25.40 mm (1") | ±0.13 mm | ±1.57 mm | ±0.13 mm |
31.75 mm (1 1/4") | ±0.18 mm | ±1.90 mm | ±0.18 mm |
38.1 mm (1 1/2") | ±0.18 mm | ±2.18 mm | ±0.18 mm |
ソフトウェアのバージョンアップ情報の送付が選択されました
PrimeLock® Minimum Tube Unions
PrimeLock® Insert Installation using a Power Drill for 1 1/4" , 1 1/2" or 40 mm tubing
PrimeLock® Insert Installation Instructions
PrimeLock® Minimum Tube Union Insert Installation Instructions
PrimeLock Fittings
PrimeLock® Fitting Technology and Installation Overview
PrimeLock® Fitting Introduction
型番 | 接続1と接続2 |
---|---|
PSMT-12-3X | 19.05 mm (3/4") プライムロック「スペースセーバー」 |
PSMT-16-3X | 25.4 mm (1") プライムロック「スペースセーバー」 |
PSMT-20-3X | 31.75 mm (1 1/4") プライムロック「スペースセーバー」 |
PSMT-24-3X | 1 1/2" PrimeLock® "SpaceSaver" |
PSMT-4-3X | 6.35 mm (1/4") プライムロック「スペースセーバー」 |
PSMT-6-3X | 9.52 mm (3/8") プライムロック「スペースセーバー」 |
PSMT-8-3X | 12.7 mm (1/2") プライムロック「スペースセーバー」 |
