PureBond® 溶着チューブ ティ アダプター、PureBond® パイプ
PFA HP Plus材を射出成形した高性能な継手が、以下のようなアプリケーションで時間と設置コストを削減します:
- 半導体製造のプロセス装置および薬液供給モジュールで使用される、フッ素系界面活性剤を含む高反応性の混合薬液
- データストレージ、フラットパネル、およびLED産業で使用される洗浄、リソグラフィ、および薬液供給
仕様書

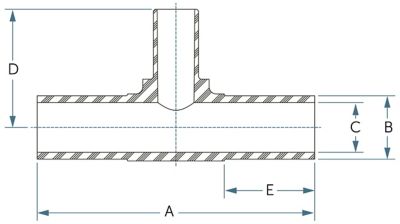

型番 | 接続1 | 接続2 | 接続3 | 寸法 | ||||
A | B | C | D | E | ||||
WBT8-8W-X | 1/2" ピュアボンドパイプ | 1/2" ピュアボンド溶着チューブ | 1/2" ピュアボンドパイプ | 74.7 mm | 21.3 mm | 15.5 mm | 44.4 mm | 19.1 mm |
WBT12-6W-X | 3/4" ピュアボンドパイプ | 3/8" ピュアボンド溶着チューブ | 3/4" ピュアボンドパイプ | 78.2 mm | 26.7 mm | 20.6 mm | 44.4 mm | 19.1 mm |
WBT12-12W-X | 3/4" ピュアボンドパイプ | 3/4" ピュアボンド溶着チューブ | 3/4" ピュアボンドパイプ | 116.8 mm | 26.7 mm | 20.6 mm | 49.8 mm | 38.1 mm |
WBT12-16W-X | 3/4" ピュアボンドパイプ | 1" ピュアボンド溶着チューブ | 3/4" ピュアボンドパイプ | 116.8 mm | 26.7 mm | 20.6 mm | 59.4 mm | 38.1 mm |
WBT16-6W-X | 1" ピュアボンドパイプ | 3/8" ピュアボンド溶着チューブ | 1" ピュアボンドパイプ | 86.4 mm | 33.5 mm | 26.2 mm | 48.3 mm | 19.1 mm |
WBT16-8W-X | 1" ピュアボンドパイプ | 1/2" ピュアボンド溶着チューブ | 1" ピュアボンドパイプ | 86.4 mm | 33.5 mm | 26.2 mm | 50.5 mm | 19.1 mm |
