継手用ハーフナット
注:
- FT: フレアテック継手
- QG: クイックグリップ継手
- IF: インテグラルフェルール継手
仕様書

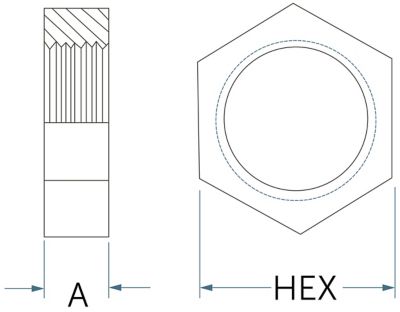

型番 | チューブ外径と接続タイプ | A寸法 | 六角1 | ナット材質 |
HN2 | 1.59 mm (1/16")のクイックグリップ 1.59 mm (1/16")、3.18 mm (1/8")のインテグラルフェルール | 6.4 mm | 12.7 mm | PFA |
HN4 | 6.35 mm (1/4")のクイックグリップ 6.35 mm (1/4")、6 mmのインテグラルフェルール | 6.6 mm | 15.88 mm | PFA |
HN5 | 6.35 mm (1/4")のフレアテック 7.94 mm (5/16")のクイックグリップ 7.94 mm (5/16")、8 mmのインテグラルフェルール | 6.6 mm | 17.46 mm | PFA |
HN6 | 9.53 mm (3/8")のフレアテック、クイックグリップ 9.53 mm (3/8")、10 mmのインテグラルフェルール | 6.4 mm | 23.81 mm | PFA |
HN8 | 12.7 mm (1/2")のフレアテック、クイックグリップ 12.7 mm (1/2")、12 mmのインテグラルフェルール | 8.1 mm | 26.99 mm | PVDF |
HN12 | 19.05 mm (3/4")のフレアテック、クイックグリップ、インテfグラルフェルール | 9.7 mm | 33.34 mm | PVDF |
HN16 | 25.4 mm (1")のフレアテック | 8.1 mm | 44.45 mm | PVDF |
注: さまざまな温度における使用圧力はすべて、インテグリスの試験規格/手順を使用した実際の試験データに基づきます。
最高使用圧力表
フレアテックチューブ継手の接続
各種フレアテックナットのさまざまなサイズの最高使用圧力を以下の表に示します(チューブの最高使用圧力を参考として記載)。これらの値はシステム設計の参考として提供しています。システムの最高使用圧力は、最高使用圧力の最も低い部品によって決まります。
サイズ(X) | 温度°C | PVDFナット FL(X)-1 kPa | PFAナット FL(X)-3 kPa | CPFAナット FL(X)-6 kPa | フレアロック II PFAナット FL(X)II-3 kPa | フロロライン 高清浄 PFAチューブ kPa |
6.35 mm (1/4") (4) | 24 | 1551 | 1551 | 1551 | 1551 | 1882 |
93 | 917 | 917 | 917 | 993 | 938 | |
121 | 689 | 689 | 689 | 827 | 586 | |
150 | 517 | 517 | 517 | 655 | 421 | |
175 | N/R | 345 | 345 | 483 | 248 | |
200 | N/R | N/R | 103 | 310 | N/R | |
9.53mm (3/8") (6) | 24 | 1551 | 1551 | 1551 | 1551 | 1613 |
93 | 917 | 917 | 917 | 993 | 800 | |
121 | 689 | 689 | 689 | 827 | 503 | |
150 | 517 | 517 | 517 | 655 | 359 | |
175 | N/R | 345 | 345 | 483 | 214 | |
200 | N/R | N/R | 103 | 310 | N/R | |
12.7 mm (1/2") (8) | 75 (24) | 1310 | 1310 | 1310 | 1310 | 1158 |
93 | 689 | 689 | 689 | 724 | 572 | |
121 | 517 | 517 | 517 | 565 | 359 | |
150 | 345 | 345 | 345 | 400 | 255 | |
175 | N/R | 276 | 276 | 379 | 152 | |
200 | N/R | N/R | 103 | 241 | N/R | |
19.05 mm (3/4") (12) | 24 | 758 | 758 | 758 | 965 | 738 |
93 | 524 | 524 | 524 | 689 | 365 | |
121 | 241 | 241 | 241 | 324 | 228 | |
150 | 186 | 186 | 186 | 276 | 165 | |
175 | N/R | 138 | 138 | 234 | 95.5 | |
200 | N/R | N/R | 103 | 186 | N/R | |
25.4 mm (1") (16) | 24 | 517 | 517 | 517 | 620 | 531 |
93 | 276 | 276 | 276 | 345 | 262 | |
121 | 193 | 193 | 193 | 234 | 165 | |
150 | 103 | 103 | 117 | 138 | 117 | |
175 | N/R | 103 | 103 | 117 | 68.9 | |
200 | N/R | N/R | 103 | 103 | N/R | |
31.75 mm (1 1/4") (20) | 24 | 552 | 552 | * | N/A | 552 |
1 1/2" (24), 40 mm | 24 | N/A | N/A | N/A | N/A | 476 |
N/R | : | 定格なし |
N/A | : | 該当なし |
* | : | お問い合わせください |
ソフトウェアのバージョンアップ情報の送付が選択されました
型番 | チューブ外径 |
---|---|
HN12 | 19.05 mm (3/4") フレアテック/クイックグリップ/インテグラルフェルール |
HN16 | 25.4 mm (1") フレアテック |
HN2 | 1.59 mm (1/16") クイックグリップ/インテグラルフェルール、3.18 mm (1/8") インテグラルフェルール |
HN4 | 6.35 mm (1/4") クイックグリップ/インテグラルフェルール、6 mmインテグラルフェルール |
HN5 | 6.35 mm (1/4") フレアテック、7.94 mm (5/16") クイックグリップ/インテグラルフェルール、8 mm インテグラルフェルール |
HN6 | 9.53 mm (3/8") フレアテック/クイックグリップ/インテグラルフェルール、10 mm インテグラルフェルール |
HN8 | 12.7 mm (1/2") フレアテック/クイックグリップ/インテグラルフェルール、12 mm インテグラルフェルール |
注:
- FT: フレアテック継手
- QG: クイックグリップ継手
- IF: インテグラルフェルール継手
